Projekt Campingküche VW T5 – Teil 2

Im zweiten Teil unseres Bauberichtes geht es heute um die Wahl des geeigneten Materials, welche Geräte in die Küche rein sollen und das Aufmass.
Wer noch nicht weiß, um was es hier geht, der sollte am besten mit dem Teil 1 der Küchenprojekts anfangen.

Materialauswahl

Auch wenn ich Holz für einen tollen Werkstoff halte, so habe ich mich für die Campingküche dennoch für Aluprofile entschieden. Der Grund ist ganz einfach.
Wie bereits unter dem Punkt „Anforderung“ aus Teil 1 erwähnt, war der Plan, dass man die Box selber nachbauen kann. Daher ist das Aluprofil mit den verfügbaren Verbindern einfach ideal. Zudem können die ganzen Profilstangen auch gleich auf die gewünschte Länge bestellt werden. Feine Sache.
Zum anderen benötigt man, baut man die Box aus Holz, entsprechende Maschinen für die Eckverbindungen, die nicht unbedingt jeder zu Hause in seiner Werkstatt hat. Auch das Verleimen ist nicht ganz so einfach und man muss hier sauber arbeiten.

Ebenso ist die Holzauswahl nicht unbedingt die einfachste. Neben einem geringen Eigengewicht spielt die Wasserfestigkeit und die Stabilität auch eine große Rolle.

Ich denke mit der Wahl der Aluprofile habe ich einen guten Weg gefunden um den Anforderungen gerecht zu werden.

Fündig geworden sind wir dann bei www.easy-systemprofile.de.
Der Rahmen von unserer Küche wurde mit den Profilen 30 × 30 mm aufgebaut. Genauer gesagt Profile 30×30, Nut 8 Typ B.

Projekt Campingküche VW T5 - Teil 2

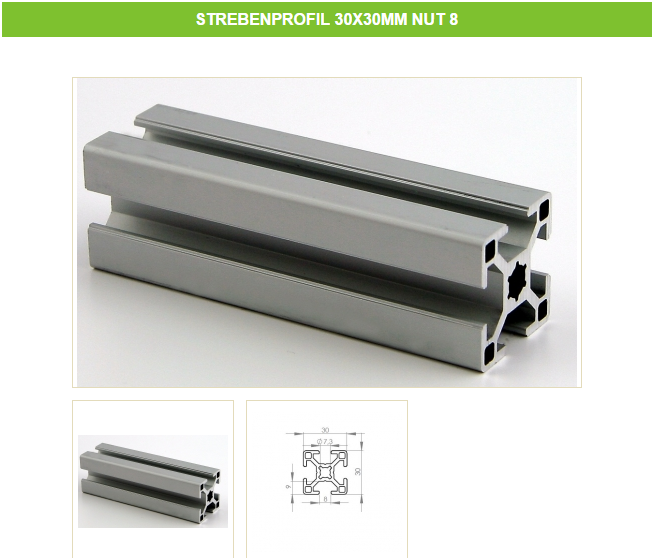

Aluprofil 30×30 Nut 8 Typ B

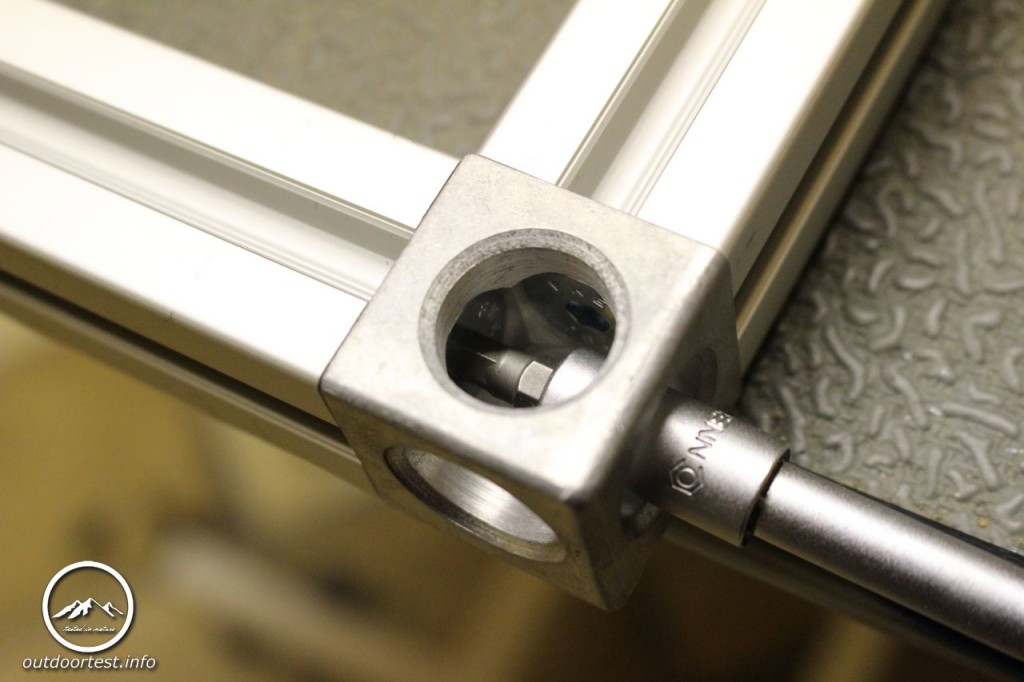

Projekt Campingküche VW T5 - Teil 2Der Vorteil an den Aluprofilen ist, dass man sehr viel Zubehör wie z.B. sogenannte “Würfelverbinder” bekommt, mit welchen man ohne Probleme Eckverbindungen herstellen kann. Dies hat insofern den Vorteil dass man das komplette Material auf die gewünschte Länge zusägen lassen kann und dies zu Hause lediglich noch zusammenschrauben muss.

Naja, ganz so einfach ist es dann doch nicht, da für die Eckverbindungen im Kern der Aluprofile zunächst ein Gewinde eingeschnitten werden muss. Dies ist aber alles mit ein wenig handwerklichem Geschick und dem dazu benötigten Werkzeug kein Problem.

Projekt Campingküche VW T5 - Teil 2

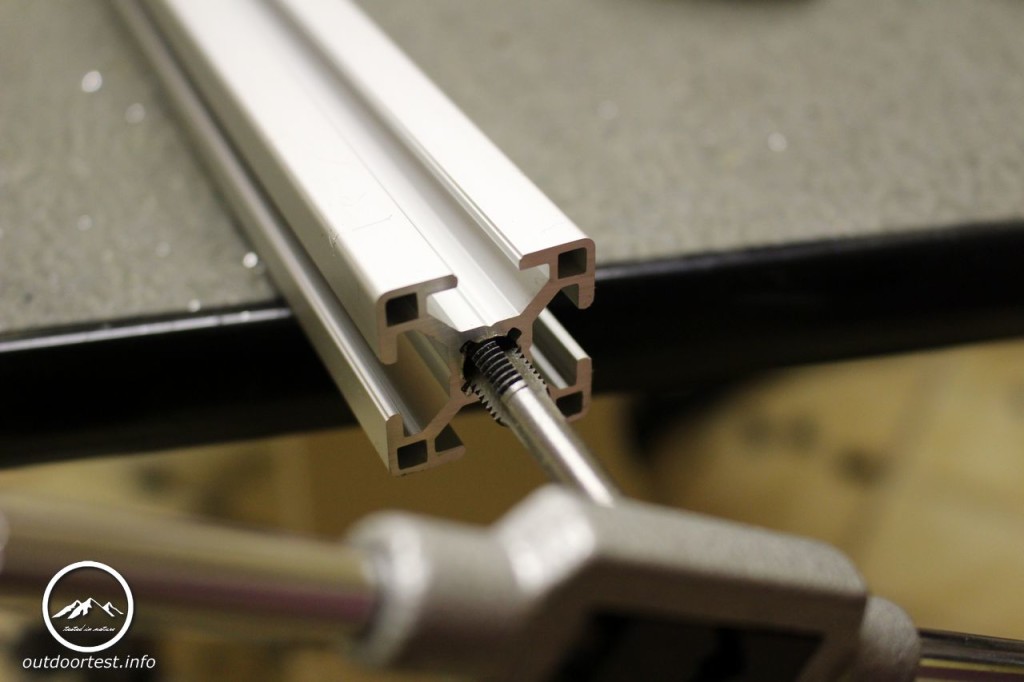

Gewinde in den Profilkern schneiden

Sollte man kein entsprechendes Werkzeug haben, so kann die Gewinde auch beim bestellen auf der Onlineseite für einen geringen Betrag einschneiden lassen.

Nun kann man die beiden Grundmodule können dann mit den passenden Schrauben (kann man auch gleich mitbestellen) zusammengeschraubt werden.

Projekt Campingküche VW T5 - Teil 2

Zusammenbau der beiden Grundelemente

Hat man dann den Rahmen bzw. die zwei Grundelemente zusammengebaut folgt die Verbindung dieser beiden mit dem Zwischenelement. Zur Verbindung haben wir hier sogenannte “Eckverbinder” verwendet, da hier die Würfelverbinder nicht funktionieren.

Projekt Campingküche VW T5 - Teil 2

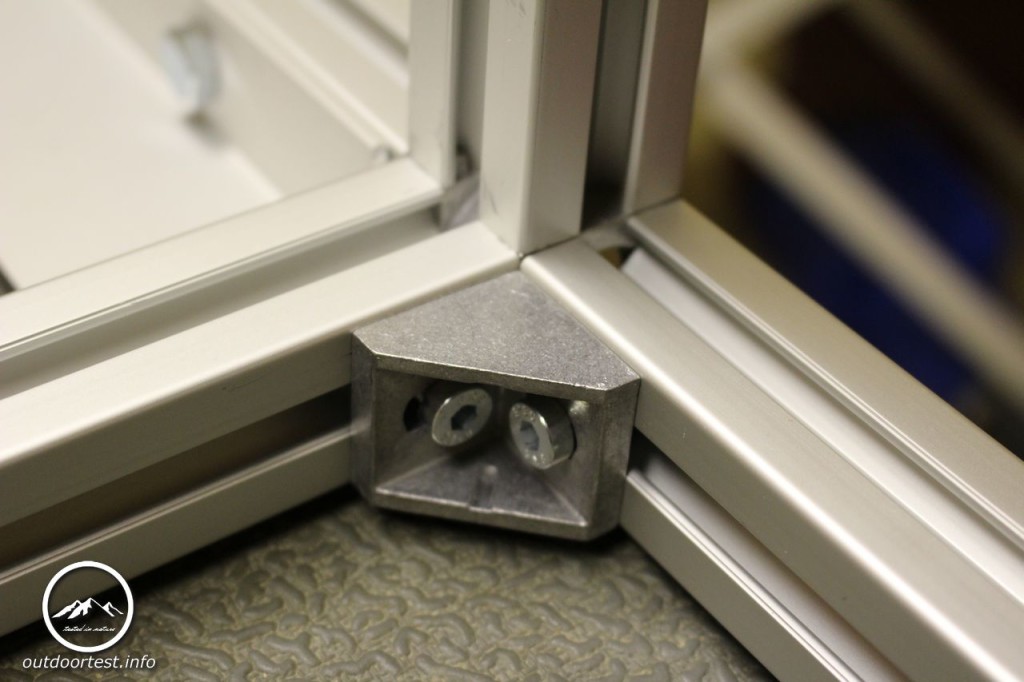

Verbinden der beiden Module mit Eckverbindern

Für die Schubladen wurden Schwerlastauszüge mit einer max. Tragkraft von 70 kg pr Auszug verwendet. Dies erschien uns für den verwendeten Zweck ausreichend.

Projekt Campingküche VW T5 - Teil 2

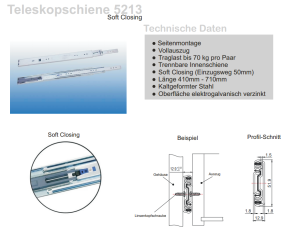

Datenblatt der Auszüge

Wahl der Einbaugeräte

Da man unterwegs ja auch kochen will stellte sich die Frage nach einem geeigneten Gaskocher bzw. einer Kühlbox.
Die Auswahl fiel bei uns auf das Modell Camp Bistro 300 der Firma Campingaz und als Kühlbox wählten wir die Waeco Cool Freeze CDF 36.

Projekt Campingküche VW T5 - Teil 2

Campingaz Camp Bistro 300

Projekt Campingküche VW T5 - Teil 2

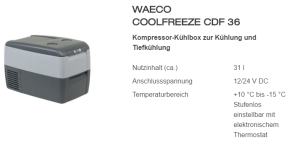

Waeco Cool Freeze CDF 36

Die Kühlbox und der Gaskocher sollten so installiert werden dass sie ohne Probleme auch aus dem dazugehörigen Modul wieder entnommen werden können. Das daraufhin leer gewordene Modul sollte dann für einen anderen Zweck zur Verfügung stehen.
Der Campingkocher wurde in der Mitte oben verbaut sodass der Betrieb jederzeit möglich ist und die Schublade darunter auch verwendet werden kann. Bei beiden Geräten stellte sich im Laufe des Baus die Herausforderung dieses so ein zu bauen bzw. so zu befestigen dass sie während der Fahrt nicht umherfliegen, aber auch ohne Probleme und Werkzeug entnommen werden können.

Befestigung im Fahrzeug

Damit die komplette Konstruktion im Fahrzeug auch sicher befestigt werden kann, wurde auf eine Befestigungsmöglichkeit anhand der vorhandenen Bodenschienen im Fahrzeug zurückgegriffen.
Aufgrund diverser Recherchen im Internet konnte man bei anderen Herstellern sehen, dass diese das komplette Modul mittels T-Schrauben in den Bodenschienen befestigen.
Nach ein paar Suchen im Netz, konnte dann ein Versender von genau diesen Schrauben gefunden werden.

Projekt Campingküche VW T5 - Teil 2

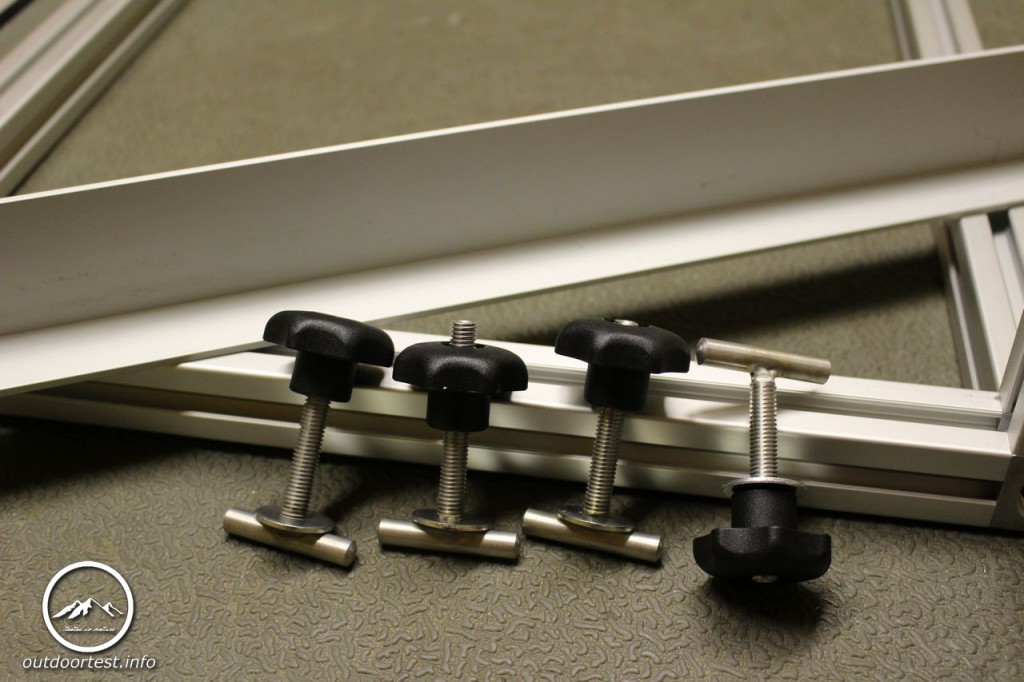

T-Schrauben zur Befestigung

Somit konnte der Zusammenbau dann also endlich losgehen.
Auf diesen gehen wir im Teil 3 dann genauer ein.
